Examples

This page provides 9 examples of how to use the features of chemdiagrams.

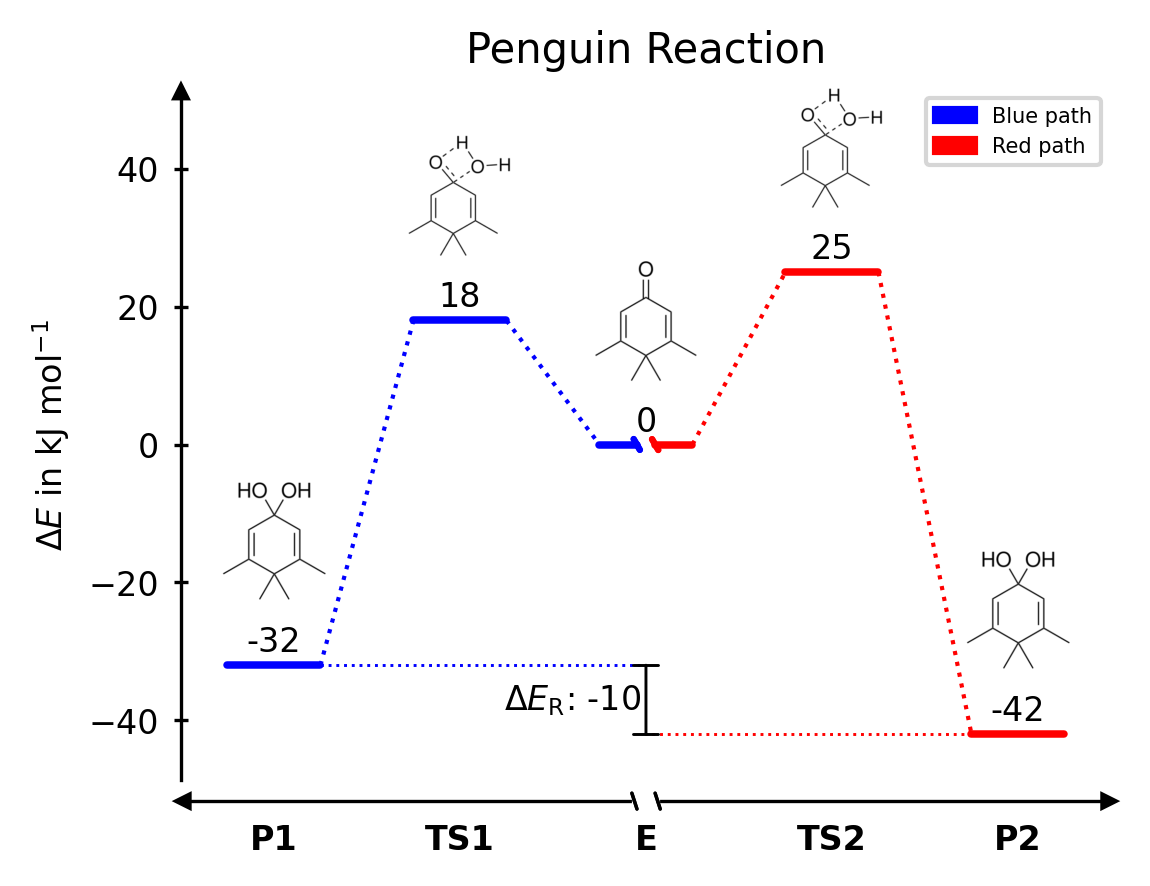

Example 1: Merging plateaus, x-axis breaks and images in plot

from chemdiagrams import EnergyDiagram
import os.path

penguin = os.path.join("figures", "penguin.png")
penguin_TS = os.path.join("figures", "penguin_TS.png")
penguin_II = os.path.join("figures", "penguin_2.png")
untitled = os.path.join("figures", "untitled.jpeg")

dia = EnergyDiagram(
    style="twosided",
    extra_y_margin=(0, 0.25),
)

dia.draw_path(
    [0, 1, 2],
    [-32, 18, 0],
    "blue",
    path_name="Blue path",
)

dia.draw_path(
    [2, 3, 4],
    [0, 25, -42],
    "red",
    path_name="Red path",
)

dia.draw_difference_bar(
    2,
    (-32, -42),
    r"$\Delta E_\mathrm{R}$: ",
    left_side=True,
    x_whiskers=(0, 4),
    whiskercolor="red",
)
dia.bars[0].whisker_1.set_color("blue")

dia.add_image_series_in_plot(
    [penguin_II, penguin_TS, penguin, penguin_TS, penguin_II], y_placement="top", y_offsets=2
)

dia.add_numbers_average(color="black")
dia.merge_plateaus(2, "Blue path", "Red path")
dia.add_xaxis_break(2)
dia.set_xlabels(["P1", "TS1", "E", "TS2", "P2"])
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)
dia.legend(fontsize=5)
dia.ax.set_title("Penguin Reaction", fontsize=10)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_1.png"), dpi=300, bbox_inches="tight"
)
dia.show()

Diagram 1

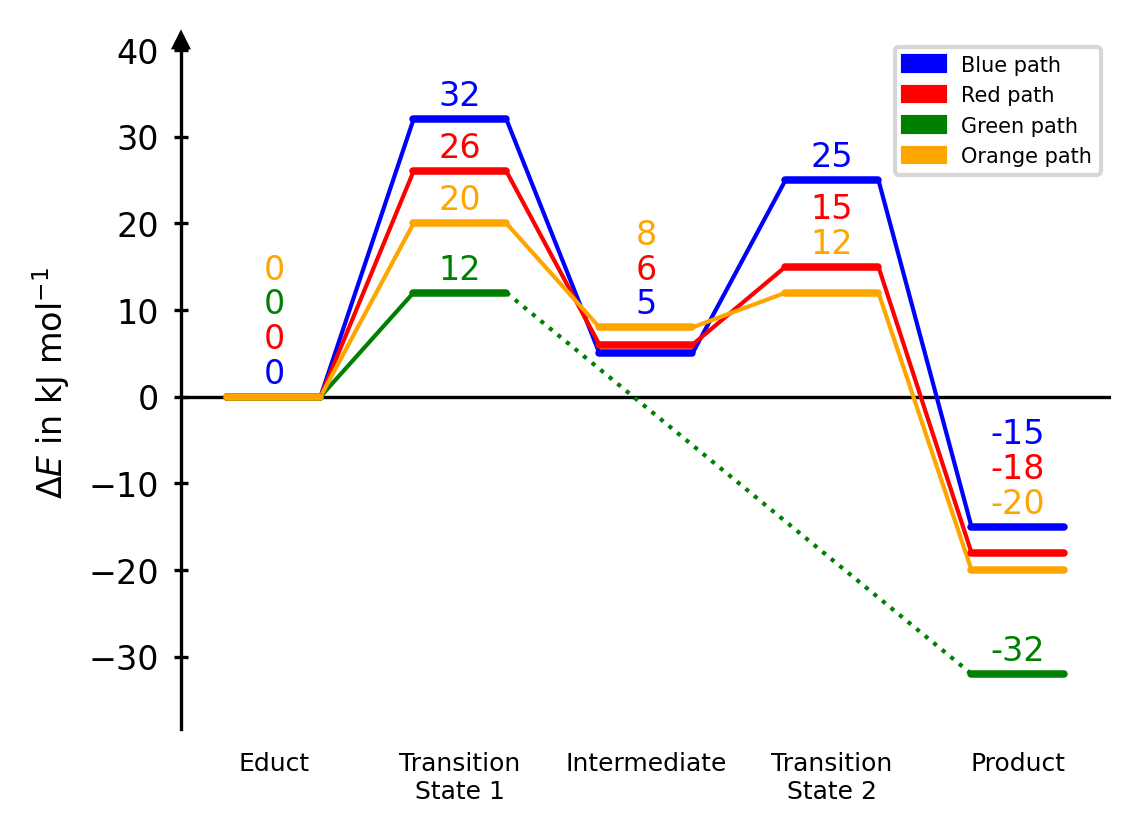

Example 2: Multiple paths and activation energy barriers

from chemdiagrams import EnergyDiagram
import os.path

dia = EnergyDiagram()

dia.draw_path([0, 1, 2, 3, 4], [0, 32, 5, 25, -15], "blue", path_name="Blue path", linetypes=2)

dia.draw_path([0, 1, 2, 3, 4], [0, 26, 6, 15, -18], "red", path_name="Red path", linetypes=2)

dia.draw_path([0, 1, 4], [0, 12, -32], "green", path_name="Green path", linetypes=[2, 1])

dia.draw_path(
    [0, 1, 2, 3, 4], [0, 20, 8, 12, -20], "orange", path_name="Orange path", linetypes=2
)

dia.add_numbers_auto(fontsize=6.5)
dia.display_activation_barriers(
    x_positions=[1, 3],
    direction="both",
)

dia.legend(fontsize=5)
dia.set_xlabels(
    ["Educt", "Transition\nState 1", "Intermediate", "Transition\nState 2", "Product"],
    weight="normal",
    fontsize=6,
)
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_2.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 2

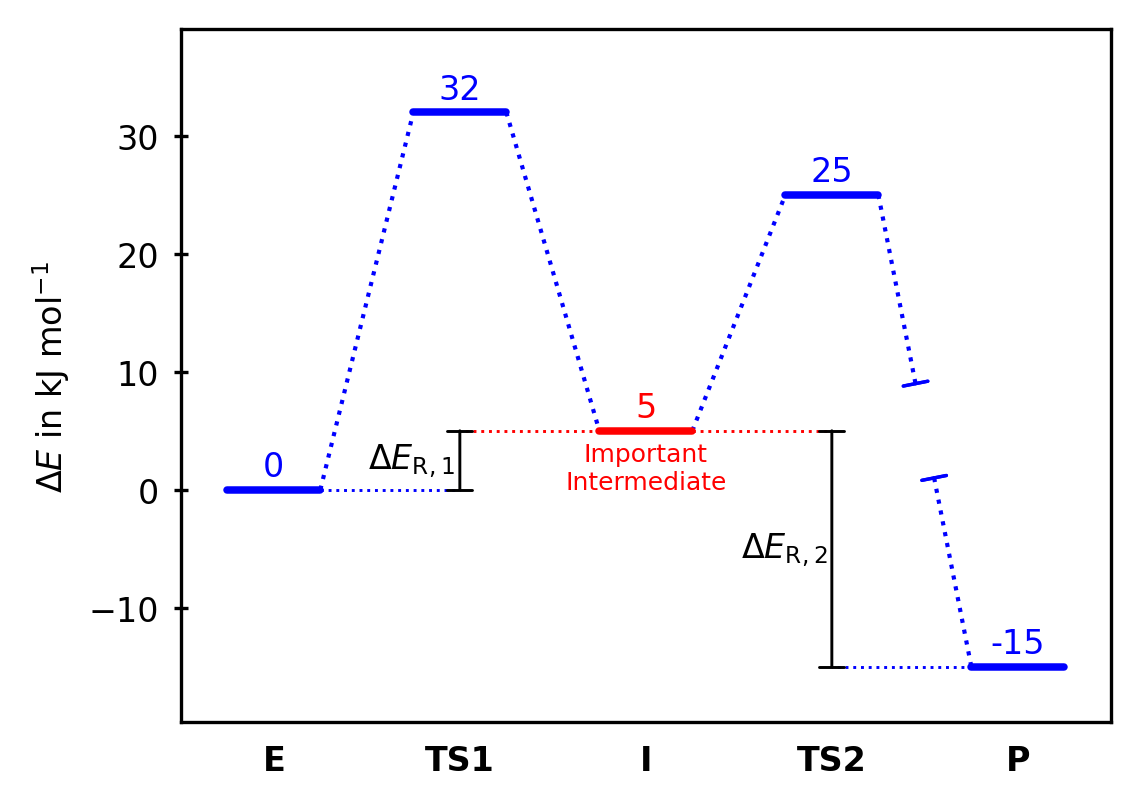

Example 3: Customization of one state

from chemdiagrams import EnergyDiagram
import os.path

dia = EnergyDiagram(style="boxed")

dia.draw_path(
    [0, 1, 2, 3, 4],
    [0, 32, 5, 25, -15],
    "blue",
    path_name="Blue path",
    linetypes=[1, 1, 1, -1],
)
dia.add_path_labels(
    "Blue path", [None, None, "Important\nIntermediate", None, None], color="red", fontsize=6
)

dia.add_numbers_auto()
dia.lines["Blue path"].plateaus["2.0"].set_color("red")
dia.numbers["Blue path"]["2.0"].set_color("red")

dia.draw_difference_bar(
    1,
    (0, 5),
    r"$\Delta E_\mathrm{R,1}$",
    left_side=True,
    x_whiskers=(0, 2),
    whiskercolor="blue",
    add_difference=False,
)
dia.bars[0].whisker_2.set_color("red")

dia.draw_difference_bar(
    3,
    (5, -15),
    r"$\Delta E_\mathrm{R,2}$",
    left_side=True,
    x_whiskers=(2, 4),
    whiskercolor="blue",
    add_difference=False,
)
dia.bars[1].whisker_1.set_color("red")


dia.set_xlabels(["E", "TS1", "I", "TS2", "P"])
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_3.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 3

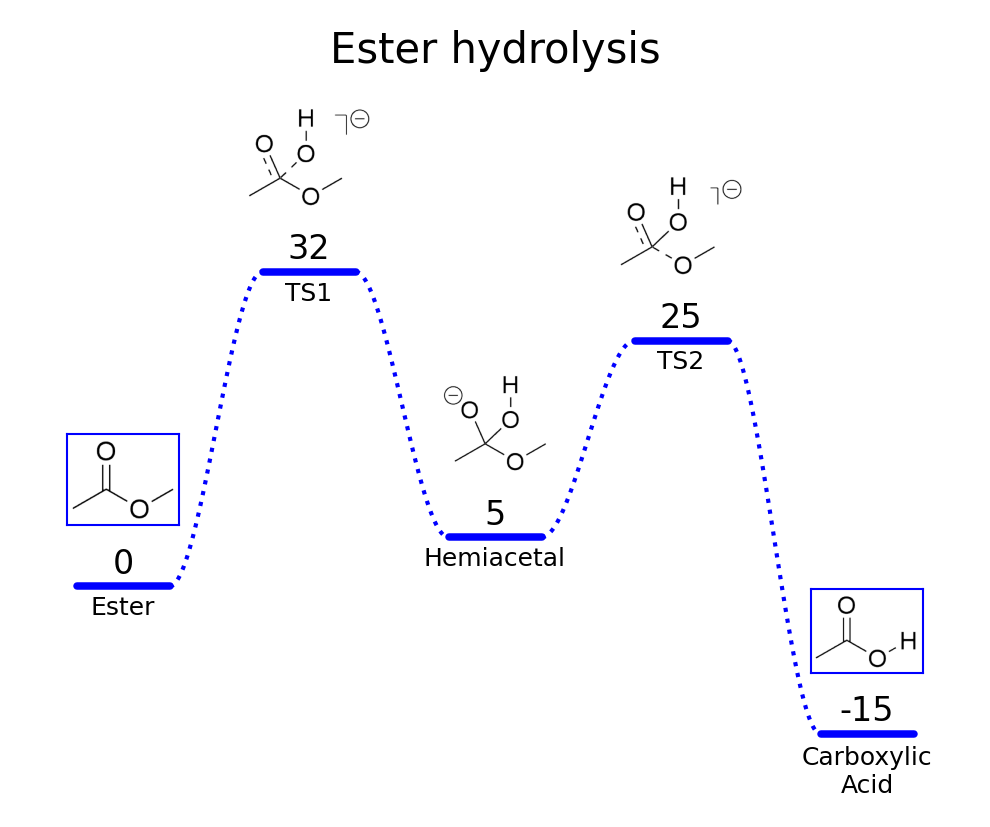

Example 4: Images in plot

from chemdiagrams import EnergyDiagram
import os.path

ester_1 = os.path.join("figures", "ester_1.png")
ester_2 = os.path.join("figures", "ester_2.png")
ester_3 = os.path.join("figures", "ester_3.png")
ester_4 = os.path.join("figures", "ester_4.png")
ester_5 = os.path.join("figures", "ester_5.png")

dia = EnergyDiagram(
    style="borderless",
    extra_y_margin=(0, 0.25),
)

dia.draw_path([0, 1, 2, 3, 4], [0, 32, 5, 25, -15], "blue", path_name="Blue path", linetypes=3)

dia.add_numbers_average(color="black")
dia.set_xlabels(
    ["Ester", "TS1", "Hemiacetal", "TS2", "Carboxylic\nAcid"],
    in_plot=True,
    fontsize=6,
    weight="normal",
)

dia.add_image_series_in_plot(
    [ester_1, ester_2, ester_3, ester_4, ester_5],
    y_placement="top",
    width=0.8,
    proportional_scaling=True,
    y_offsets=1.5,
    framed=[True, False, False, False, True],
    frame_colors="blue",
)

dia.ax.set_title("Ester hydrolysis", fontsize=10)
dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_4.png"), dpi=300, bbox_inches="tight"
)
dia.fig.savefig(
    os.path.join("..", "docs", "img", "example_image_series.png"),
    format="png",
    bbox_inches="tight",
)
dia.show()
Diagram 4

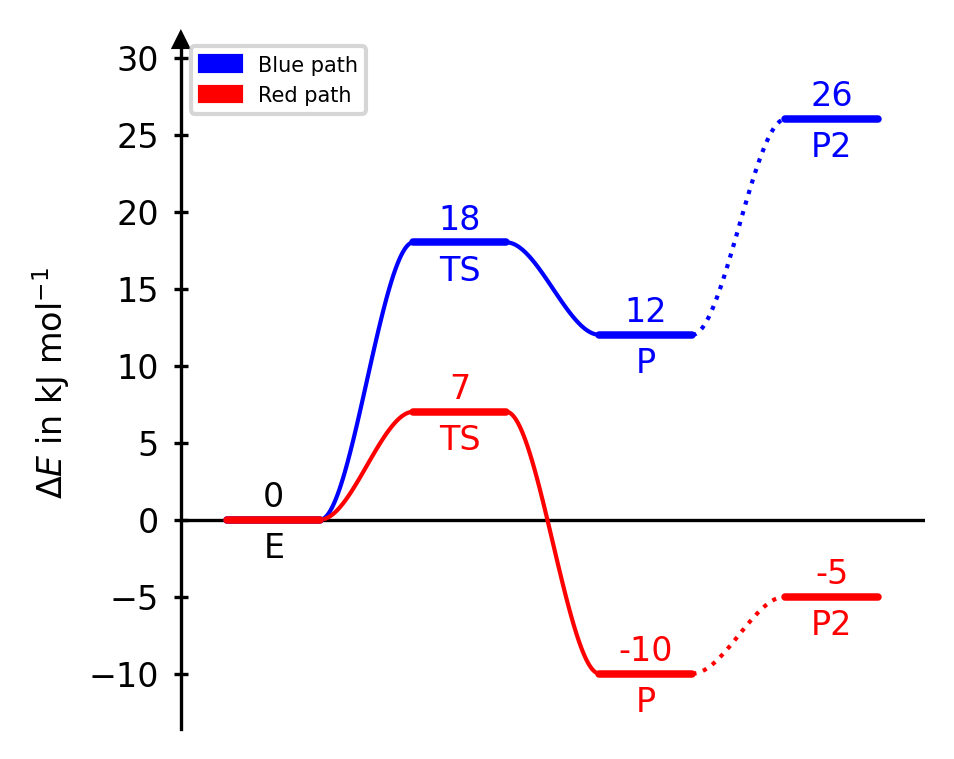

Example 5: Path labels, append to energy labels

from chemdiagrams import EnergyDiagram
import os.path

dia = EnergyDiagram()

dia.draw_path(
    [0, 1, 2, 3],
    [0, 18, 12, 26],
    "blue",
    path_name="Blue path",
    linetypes=[4, 4, 3],
    width_plateau=0.65,
)

dia.add_path_labels("Blue path", [None, "TS", "P", "P2"])

dia.draw_path(
    [0, 1, 2, 3],
    [0, 7, -10, -5],
    "red",
    path_name="Red path",
    linetypes=[4, 4, 3],
    width_plateau=0.65,
)

dia.add_path_labels("Red path", ["E", "TS", "P", "P2"])
dia.lines["Red path"].labels["0.0"].set_color("black")

dia.add_numbers_auto(x_min_max=(1, 3), fontsize=7)
dia.add_numbers_average(color="black", x_min_max=0)

dia.append_to_energy_labels(
    numbers_to_append={"Blue path": [16, 10, 20], "Red path": [9, -8, -4], "Average": [0]},
    brackets=("(", ")"),
)

dia.legend(fontsize=5)
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_5.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 5

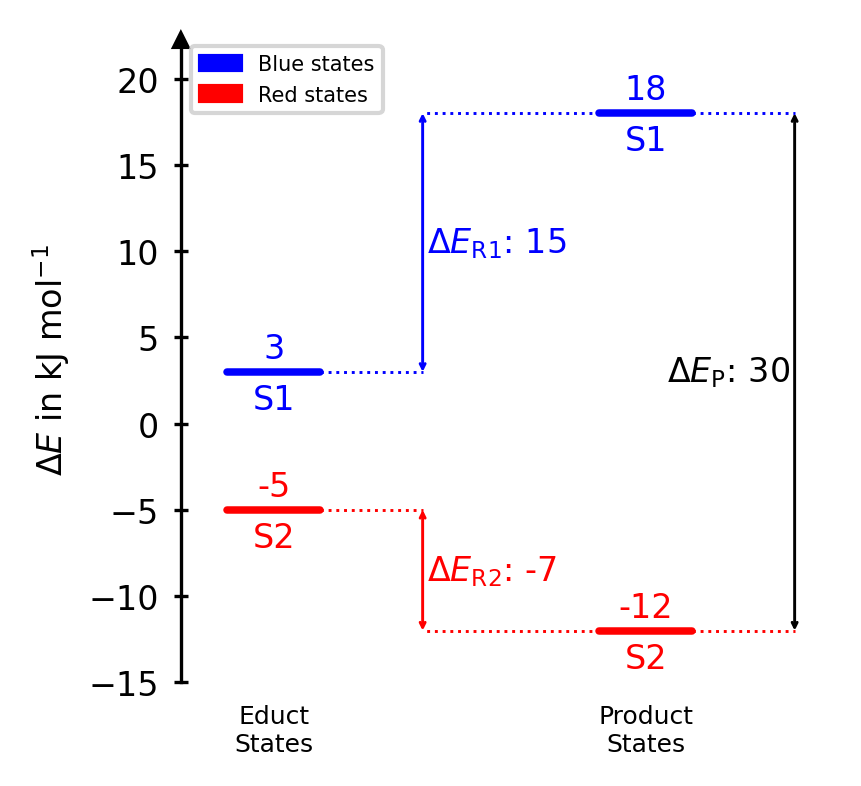

Example 6: Difference bar customization

from chemdiagrams import EnergyDiagram
import os.path

dia = EnergyDiagram(extra_x_margin=[0, 0.5])

dia.draw_path([0, 2], [3, 18], "blue", path_name="Blue states", linetypes=0)

dia.add_path_labels("Blue states", ["S1", "S1"])

dia.draw_path([0, 2], [-5, -12], "red", path_name="Red states", linetypes=0)

dia.add_path_labels("Red states", ["S2", "S2"])

dia.draw_difference_bar(
    0.8,
    (3, 18),
    r"$\Delta E_\mathrm{R1}$: ",
    color="blue",
    x_whiskers=(0, 2),
    arrowstyle="<->",
)

dia.draw_difference_bar(
    0.8,
    (-5, -12),
    r"$\Delta E_\mathrm{R2}$: ",
    color="red",
    x_whiskers=(0, 2),
    arrowstyle="<->",
)

dia.draw_difference_bar(
    2.8,
    (-12, 18),
    r"$\Delta E_\mathrm{P}$: ",
    left_side=True,
    color="black",
    x_whiskers=(2, 2),
    arrowstyle="<->",
    whiskercolor="blue",
)
dia.bars[2].whisker_1.set_color("red")

dia.add_numbers_auto()

dia.set_xlabels(
    ["Educt\nStates", "Product\nStates"], labelplaces=[0, 2], fontsize=6, weight="normal"
)
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)
dia.legend(fontsize=5)
dia.ax_objects.axes["x_axis"].set_visible(False)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_6.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 6

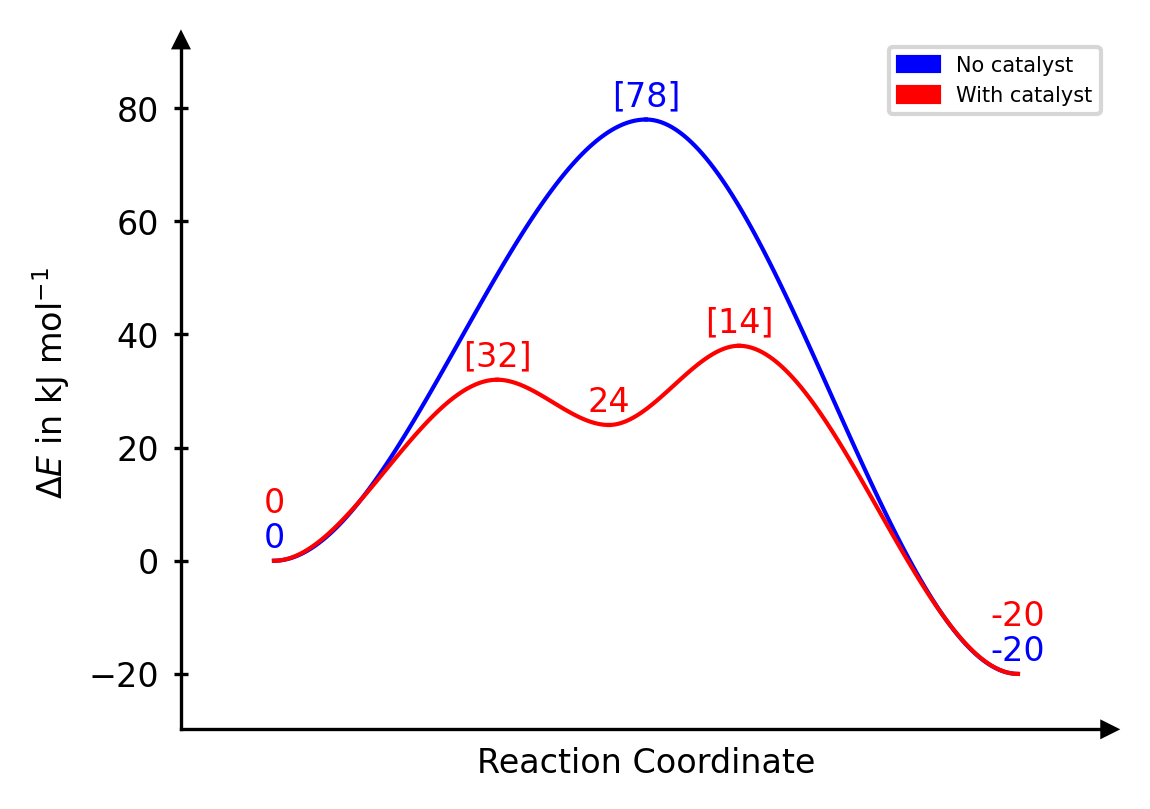

Example 7: Smooth paths, number modification

from chemdiagrams import EnergyDiagram

dia = EnergyDiagram(style="halfboxed")

dia.draw_path(
    [0, 2, 4],
    [0, 78, -20],
    "blue",
    path_name="No catalyst",
    linetypes=4,
    width_plateau=0,
)

dia.draw_path(
    [0, 1.2, 1.8, 2.5, 4],
    [0, 32, 24, 38, -20],
    "red",
    path_name="With catalyst",
    linetypes=4,
    width_plateau=0,
)

dia.add_numbers_auto()

dia.modify_number_values(
    2,
    x_add=2,
    x_subtract=0,
    include_paths=["No catalyst"],
    brackets=("[", "]"),
)

dia.modify_number_values(
    1.2,
    x_add=1.2,
    x_subtract=0,
    include_paths=["With catalyst"],
    brackets=("[", "]"),
)

dia.modify_number_values(
    2.5,
    x_add=2.5,
    x_subtract=1.8,
    include_paths=["With catalyst"],
    brackets=("[", "]"),
)

dia.ax.set_xlabel("Reaction Coordinate", fontsize=8)
dia.ax.set_ylabel(r"$\Delta E$ in kJ mol$^{-1}$", fontsize=8)

dia.legend(fontsize=5)
dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_7.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 7

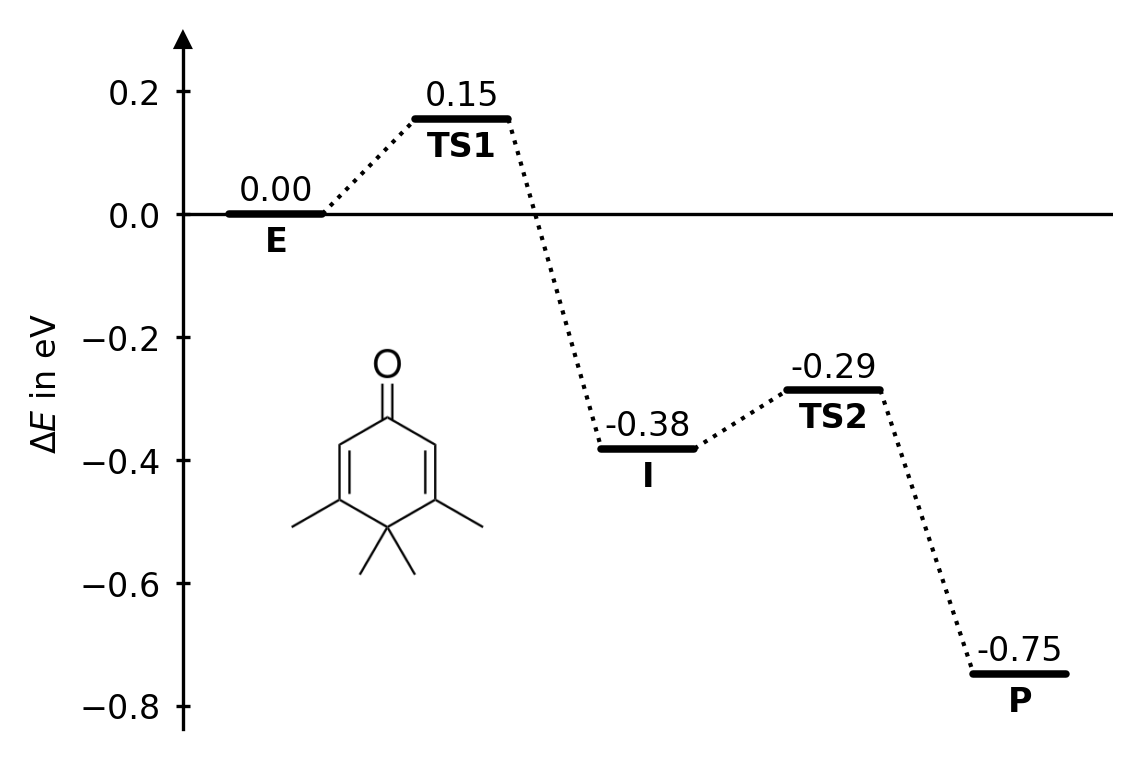

Example 8: Template usage, float energy values and image in plot

from chemdiagrams import EnergyDiagram
from chemdiagrams.templates.example_template import ExampleTemplate
import os.path

dia = EnergyDiagram(template=ExampleTemplate())

penguin = os.path.join("figures", "penguin.png")

dia.draw_path(
    [0, 1, 2, 3, 4],
    [0, 0.154, -0.382, -0.287, -0.748],
    "black",
)

dia.add_numbers_auto(
    n_decimals=2,
    fontsize=7,
)

dia.ax.set_ylabel(r"$\Delta E$ in eV", fontsize=8)
dia.set_xlabels(
    ["Pengu@gas", "TS1", "Pengu@Cat", "TS2", "CO$_{2}$"],
    in_plot=True,
    rotation=90,
    fontsize=6,
    weight="normal",
)

dia.add_image_in_plot(penguin, position=(0.6, -0.4), height=0.4)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_8.png"), dpi=300, bbox_inches="tight"
)
dia.fig.savefig(
    os.path.join("..", "docs", "img", "example_single_image.png"),
    format="png",
    bbox_inches="tight",
)
dia.show()
Diagram 8

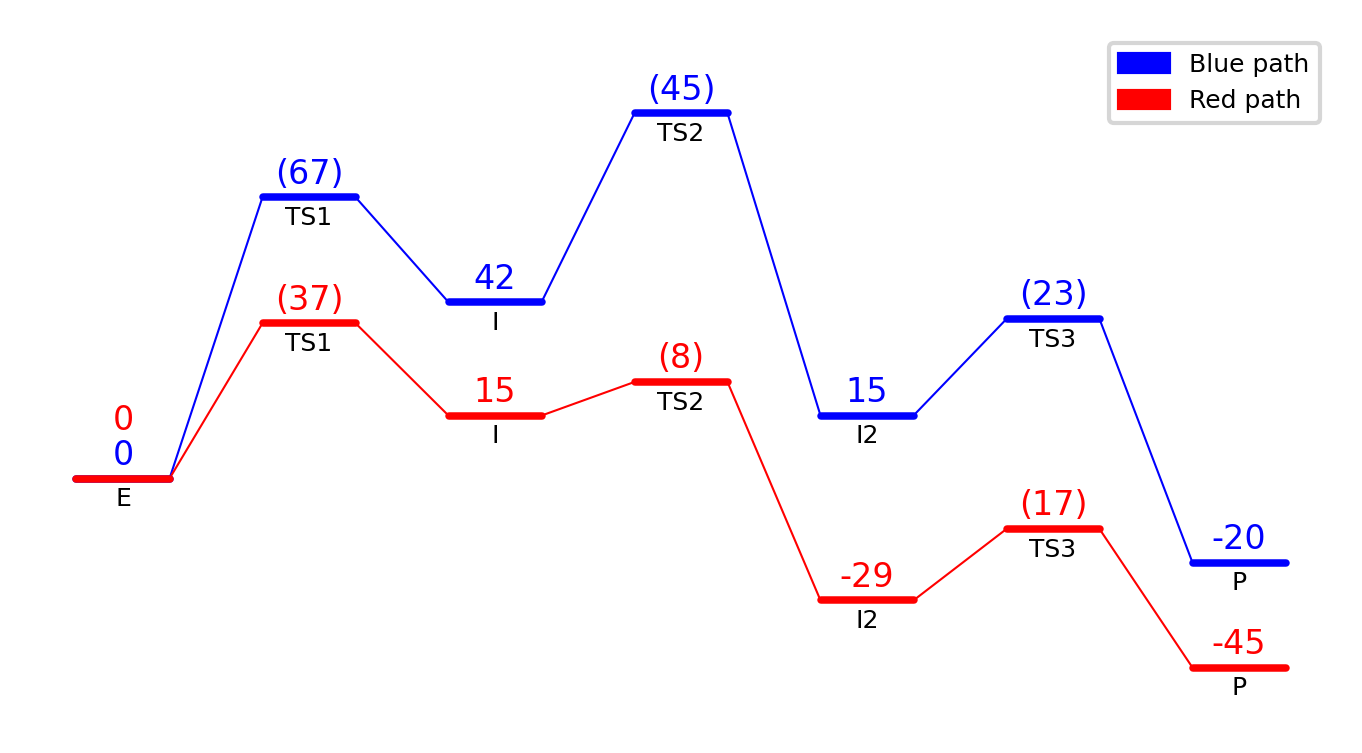

Example 9: Number modification and path labels

from chemdiagrams import EnergyDiagram
import os.path

dia = EnergyDiagram()
dia.set_diagram_style("borderless")

dia.draw_path(
    [0, 1, 2, 3, 4, 5, 6],
    [0, 67, 42, 87, 15, 38, -20],
    "blue",
    path_name="Blue path",
    linetypes=2,
    lw_connector=0.5,
)

dia.draw_path(
    [0, 1, 2, 3, 4, 5, 6],
    [0, 37, 15, 23, -29, -12, -45],
    "red",
    path_name="Red path",
    linetypes=2,
    lw_connector=0.5,
)

dia.add_numbers_auto()
dia.add_path_labels(
    "Blue path", ["E", "TS1", "I", "TS2", "I2", "TS3", "P"], color="black", fontsize=6
)
dia.add_path_labels(
    "Red path", [None, "TS1", "I", "TS2", "I2", "TS3", "P"], color="black", fontsize=6
)

dia.modify_number_values(x=1, x_add=1, x_subtract=0)

dia.modify_number_values(x=3, x_add=3, x_subtract=2)

dia.modify_number_values(x=5, x_add=5, x_subtract=4)

dia.legend(fontsize=6)

dia.fig.savefig(
    os.path.join("..", "docs", "img", "title", "image_9.png"), dpi=300, bbox_inches="tight"
)
dia.show()
Diagram 9
